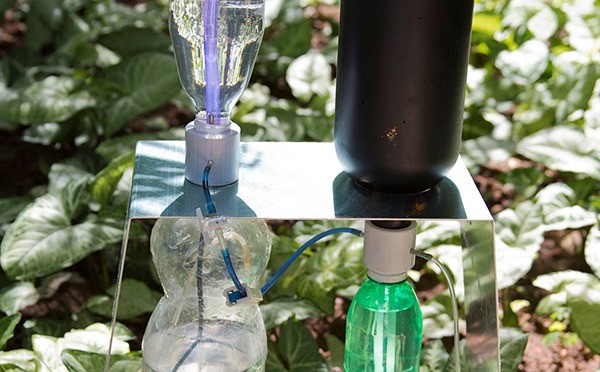

“Funciona tão bem que se você sombrear a garrafa, o gotejamento para, e, ao deixar o sol bater novamente, a água volta a gotejar”, afirma o pesquisador que apresenta sua invenção na 67ª Reunião da Sociedade Brasileira para o Progresso da Ciência (SBPC), de 12 a 18 de julho na Universidade Federal de São Carlos (UFSCar), São Paulo.

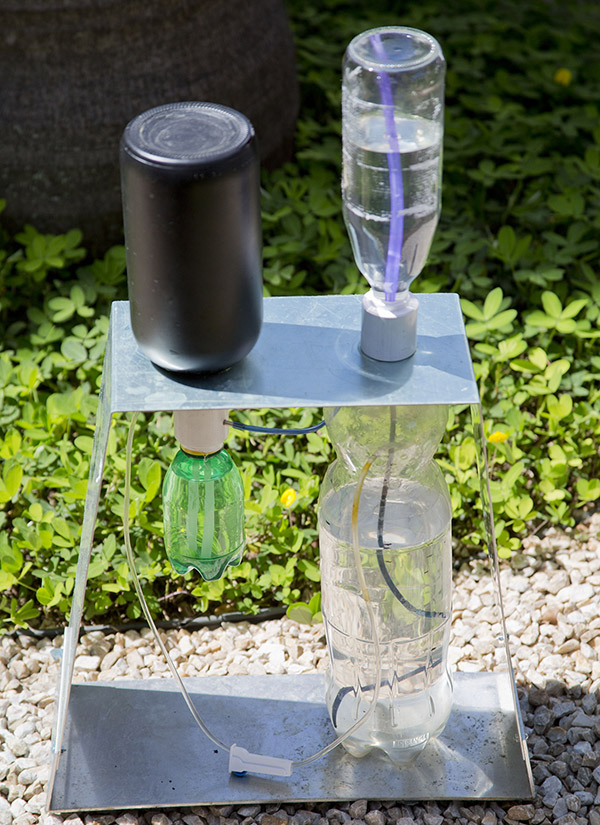

Fazem parte do invento outros dois depósitos de água: uma garrafa rígida também emborcada que desempenha a função de caixa d’água para manter abastecida a garrafa do gotejamento, e um recipiente maior conectado à garrafa-caixa-d’água que armazena um volume maior de água que será usado por todo o sistema (veja esquema abaixo).
“Os tubos que interligam as garrafas podem ser de equipos de soro hospitalar, por exemplo, mas já utilizei até capas de fios elétricos, retirei os fios de cobre de dentro e funcionou também,” conta o pesquisador.
Ele explica que o maior desafio para quem for fazer o equipamento em casa é a vedação. Para o funcionamento do sistema é necessário que as três primeiras garrafas estejam fechadas hermeticamente. “Isso pode ser obtido com adesivos plásticos, do tipo Araldite, mas exige uma aplicação minuciosa”, ensina.
Também compõe o sistema um distribuidor que pode ser construído com garrafa pet e do qual saem as tubulações que farão a irrigação.
Econômico e ecológico
As vantagens do irrigador caseiro são várias, conforme enumera Melo. Trata-se de um sistema automático sem fotocélulas e que não demanda eletricidade, pois depende somente da luz solar, tornando sua operação extremamente econômica. Ele promove igualmente uma economia de água, pois utiliza o método de gotejamento para irrigar, o que evita o desperdício do recurso.
“Além disso, é possível construí-lo com objetos que seriam jogados no lixo, como garrafas e recipientes de plástico, metal ou vidro”, lembra o especialista.
A versatilidade do equipamento também é grande. A intensidade do gotejamento pode ser regulada por meio da altura do gotejador e o produtor pode colocar nutrientes ou outros insumos na água do reservatório para otimizar a irrigação.
4 – reservatório de água; 5 – equalização de pressão atmosférica; 6 – conexão; 7 – tubo de sucção; 8 – recipiente de transposição de água – sifão fonte; 9 – válvula; 10 – tubo de passagem; 11 – bomba solar – recipiente com ar; 12 – tubo de descompressão; 13 – conexão; 14 – recipiente do gotejador; 15 – sifão inverso; 16 – válvula de saída; 17 – gotas; 18 – suporte.
Quanto o Sol ilumina a bomba solar 11, a temperatura interna aumenta. O ar interno se expande e força a passagem pelo tubo 12; a pressão do ar sobre o líquido no recipiente 14 impulsiona-o a sair pelos tubos 10 e 15.
A água sai pelo tubo 15 por gotejamento. A pressão interna do recipiente 14 diminui. Nisso, a água no recipiente 8 passa para o recipiente 14 para suprir a água perdida. Mas um pequeno vácuo no recipiente 8 é gerado. Este vácuo provoca a sucção da água que se encontra no reservatório 4.
Quando se encerra a iluminação, a bomba solar 11 tende a esfriar, diminuindo ainda mais a pressão interna do recipiente 14, isto provoca um aumento do vácuo no recipiente 8, que aumenta a sucção da água do reservatório 4.
Este processo continua até o recipiente 14 completar totalmente o seu volume de água.
Joana Silva (MTb 19.554/SP), Embrapa Instrumentação
Foto: Luiza Stalder
